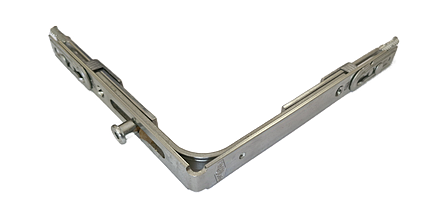

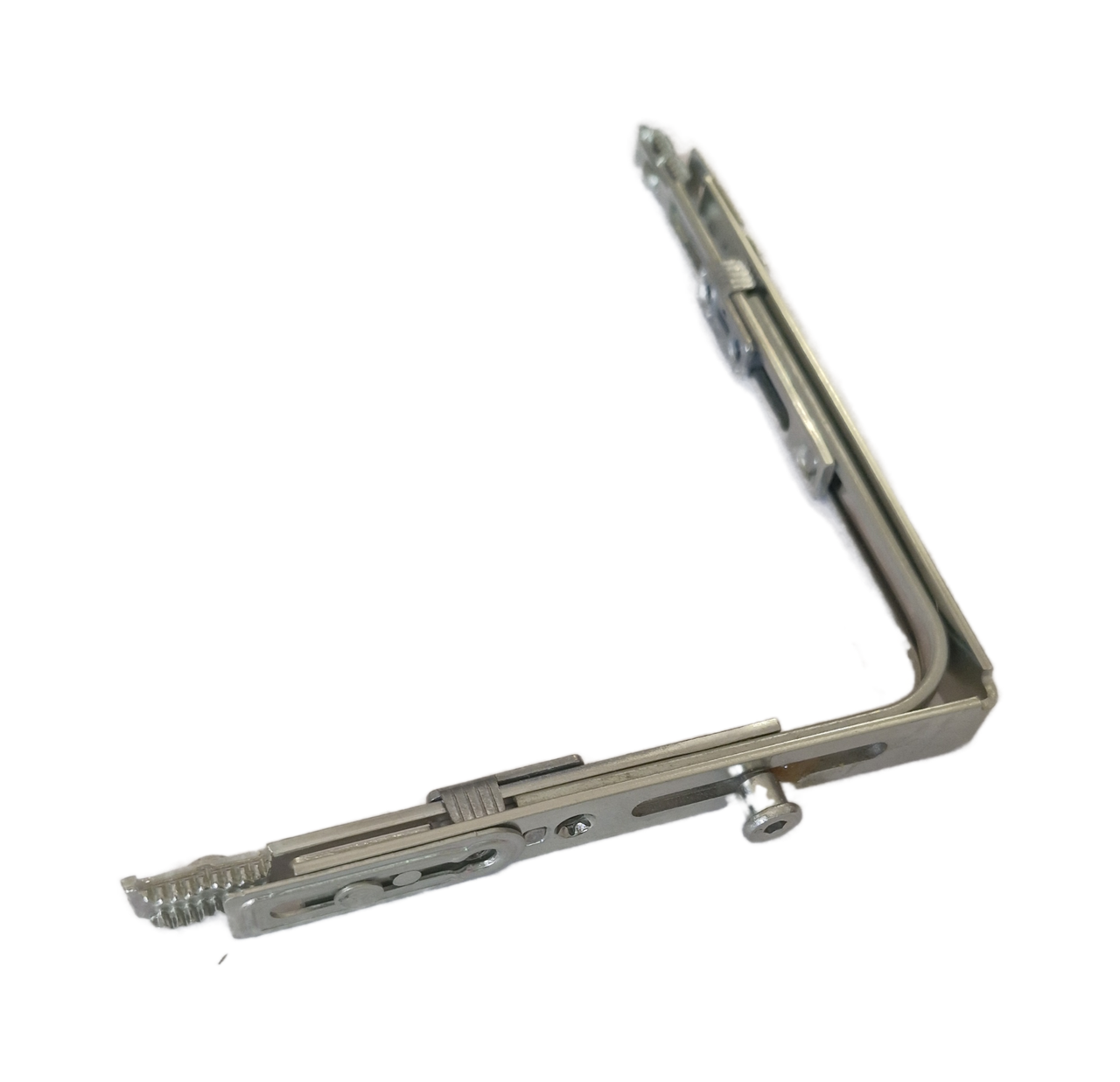

Кутова передача Vorne KH132 (150ЭЦ*130ПЦ) протизламна

Кутовий перемикач KH132

Кутовий перемикач KH132 є однією з різновидів комплектуючих замикаючих механізмів для фурнітури Vorne. Застосовується, в основному, на поворотно-відкидних системах. Даний елемент призначений для зміни напрямку послідовного руху замикаючих роликових цапф через кут стулки. З'єднується з поворотно-відкидними приводами, ножицями. Ця кутова передача обладнана додатковою протизламною (грибкоподібною) цапфою на горизонтальній стороні. Використовується в комплектаціях з підвищеною безпекою і забезпечує функцію відкидання, взаємодіючи з відкидною горизонтальною планкою.

Основні розміри:

• Розмір по вертикалі: 150 мм
• Розмір по горизонталі: 130 мм
• Розташування стандартної цапфи (по вертикалі): 68 мм
• Розташування протизламної цапфи (по горизонталі): 48 мм
