Поворотно-відкидний привід Maco MM (801-1250)

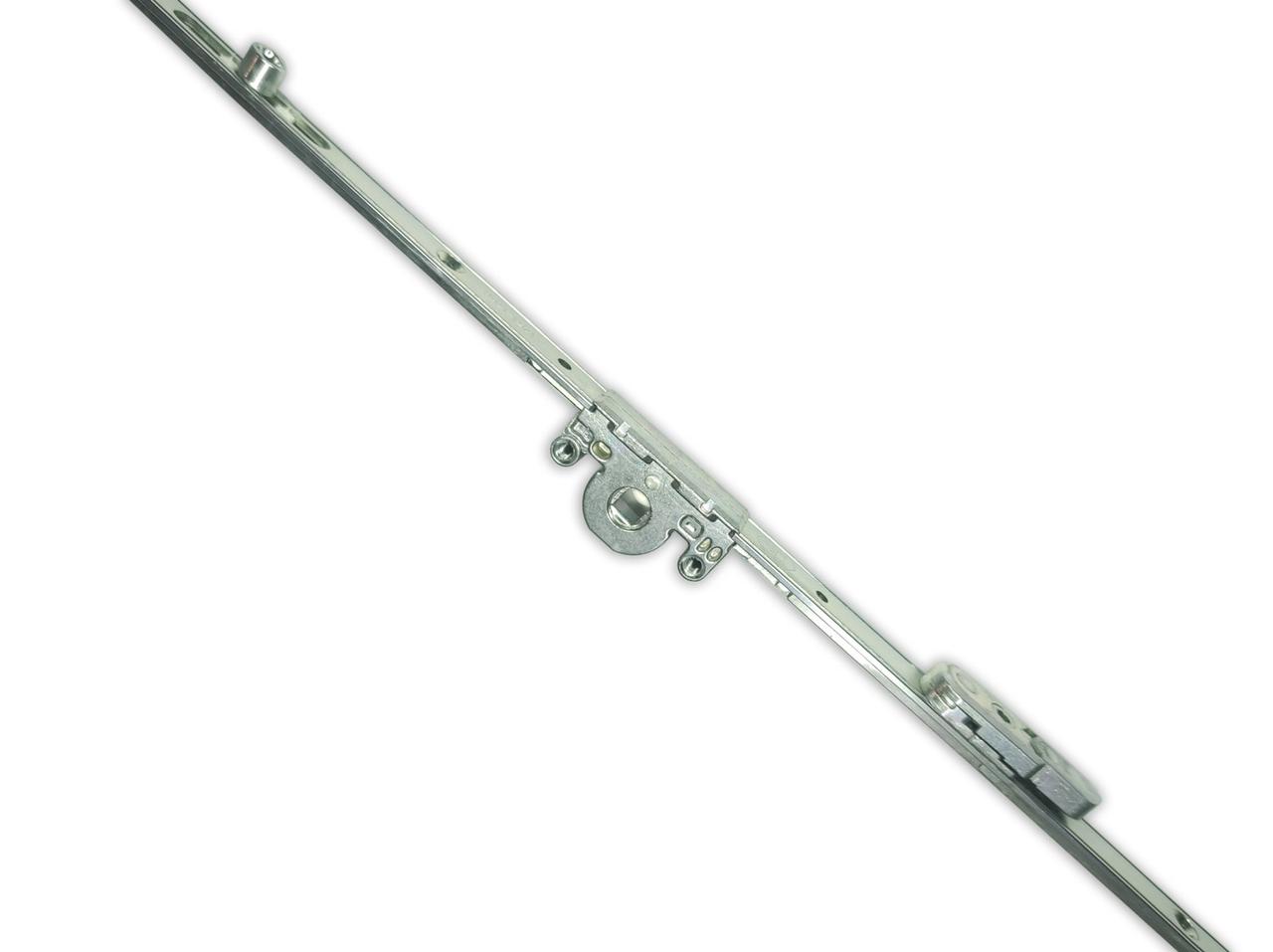

Поворотно-відкидний привід Maco Multi Matic 801-1250

Даний привід з варіаційним розташуванням ручки. Є основним механізмом управління замикаючих елементів для вікон або дверей. Призначений для металопластикових (ПВХ) і дерев'яних конструкцій з фурнітурним пазом 16 мм. Застосовується на поворотно-відкидних, поворотних, фрамужних системах фурнітури Maco Multi Matic . Центр поворотного механізму ручки має дорнмасс (бексет) 15 мм. Діапазон використання від 801 до 1250 мм (з урахуванням розмірів кутових елементів). Даний привід має одну стандартну еліптичну цапфу, а також блокіратор помилкової дії. Залежно від конфігурації, з'єднується з кутовими елементами, подовжувачами.

Основні параметри:

• Дорнмасс (бексет): 15 мм
• Максимальна висота стулки по фальцу: 1250 мм
• Мінімальна висота стулки по фальцу: 801 мм
• Відстань цапфи "A" (від центру ручки вгору): 95 мм
• Регулювання цапфи: ±1.6 мм
• Довжина зовнішньої рейки: 1040 мм
• Довжина рухомої рейки: 960 мм
