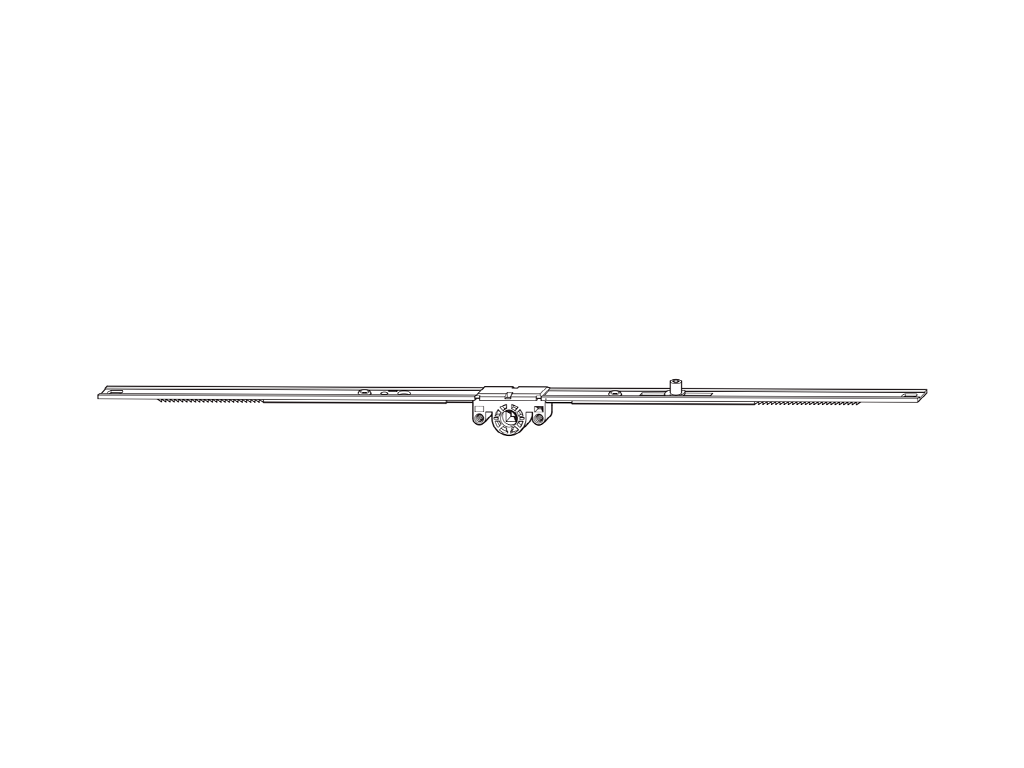

Поворотно-відкидний привід Roto GR.2180 2001-2400

Поворотно-відкидний привід Roto GR.2180 2001-2400

Даний привід з варіаційним розташуванням ручки. Є основним механізмом управління замикаючих елементів для вікон або дверей. Призначений для металопластикових (ПВХ) і дерев'яних конструкцій з фурнітурним пазом 16 мм. Застосовується на поворотно-відкидних, поворотних, фрамужних системах фурнітури Roto. Центр поворотного механізму ручки має дорнмасс (бексет) 15 мм. Діапазон використання від 2001 до 2400 мм (з урахуванням розмірів кутових елементів). Даний привід має чотири стандартні циліндричні цапфи "E". Залежно від конфігурації, з'єднується з кутовими елементами, подовжувачами.

Основні параметри:

• Дорнмасс (бексет): 15 мм
• Максимальна довжина: 2180 мм
• Мінімальна довжина: 1781 мм
• Відстань цапфи "A" (від центру ручки вгору): 748 мм
• Відстань цапфи "B" (від центру ручки вгору): 320 мм
• Відстань цапфи "C" (від центру ручки вниз): 350 мм
• Відстань цапфи "D" (від центру ручки вниз): 750 мм
• Регулювання цапфи: ±0.8 мм
• Довжина зовнішньої рейки: 2200 мм
• Довжина рухомої рейки: 2130 мм
