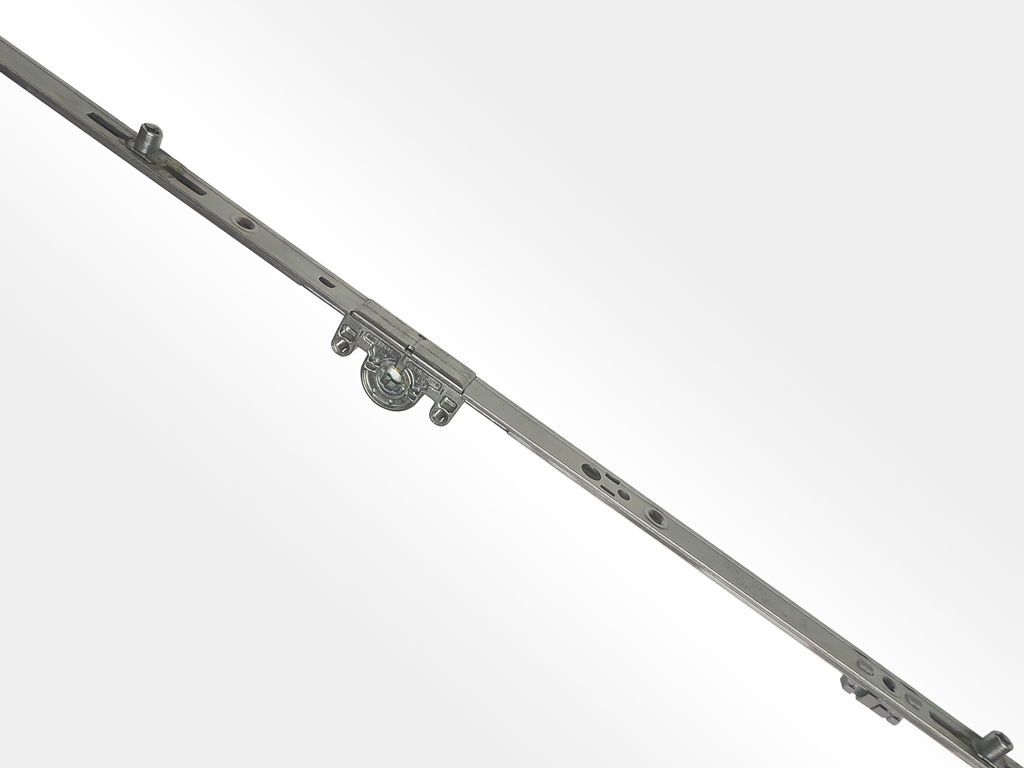

Поворотно-відкидний привід ROTO GR.1180 1001-1400

Поворотно-відкидний привід ROTO GR.1180 1001-1400

Даний привід з варіаційним розташуванням ручки. Є основним механізмом управління замикаючих елементів для вікон або дверей. Призначений для металопластикових (ПВХ) і дерев'яних конструкцій з фурнітурним пазом 16 мм. Застосовується на поворотно-відкидних, поворотних, фрамужних системах фурнітури Roto. Центр поворотного механізму ручки має дорнмасс (бексет) 15 мм. Діапазон використання від 1001 до 1400 мм (з урахуванням розмірів кутових елементів по 110 мм). Даний привід має дві стандартні циліндричні цапфи "E". Залежно від конфігурації, з'єднується з кутовими елементами, подовжувачами.

Основні параметри:

• Дорнмасс (бексет): 15 мм
• Максимальна довжина: 1180 мм
• Мінімальна довжина: 781 мм
• Відстань цапфи "A" (від центру ручки вгору): 118 мм
• Відстань цапфи "B" (від центру ручки вниз): 248 мм
• Регулювання цапфи: ±0.8 мм
• Довжина зовнішньої рейки 1200 мм
• Довжина рухомої рейки 1130 мм
