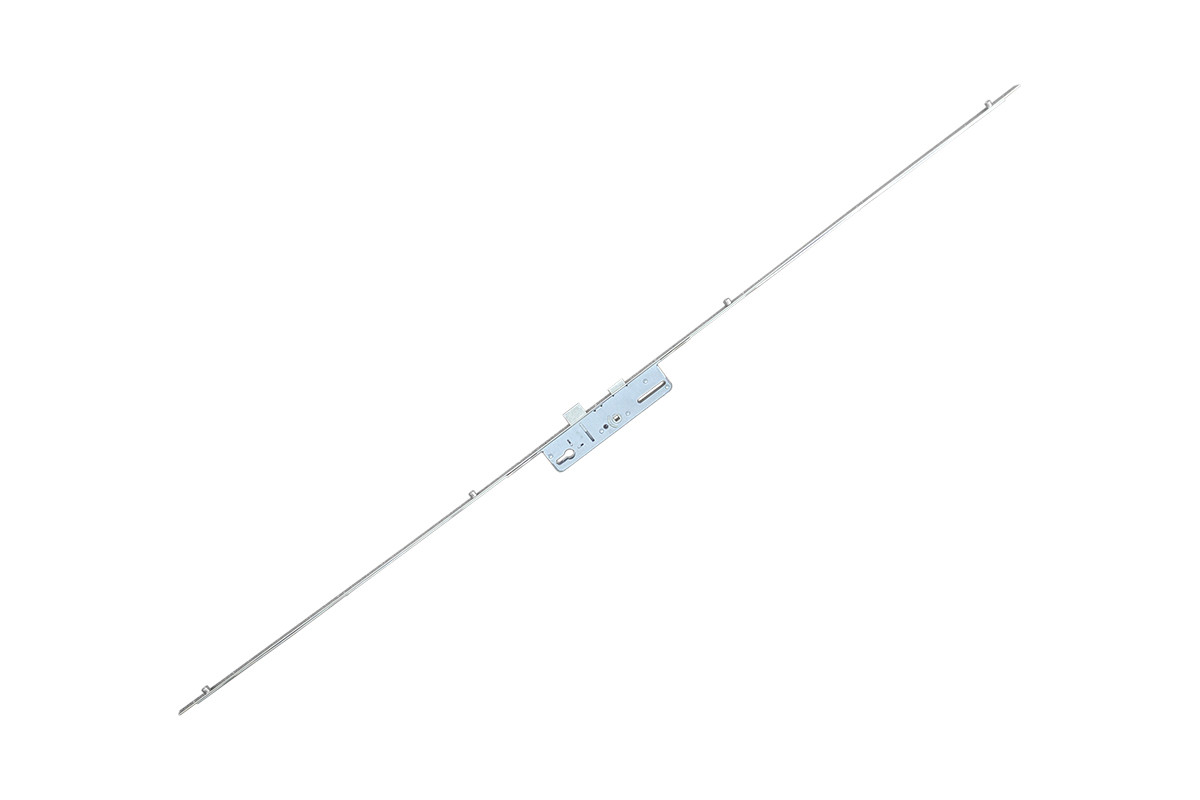

Замок-рейка Vorne 35/92/2200 засувка, ригель, зрізний

Багатоточковий замок-рейка Vorne 2200/35/92 защіпка, ригель, з керуванням від ручки, зрізний, з можливісттю додаткового з'єднання.

Дверний замок призначений для металопластикових конструкцій (для ПВХ профілю), що має фурнітурий паз 16 мм. Замок оснащений фалевю защіпкою, котра керується натисканням ручки вниз. Для замикання замка необхідно підняти ручку вгору, при цьому висувається ригель та зміщуються вниз чотири роликові цапфи на рейці, цим забезпечується щільний притиск ущільнювача дверей до рами. Поворотом ключа циліндрового механізму відбувається блокування в зачиненому стані та блокується натиск ручки у положення вниз. Рейка виготовлена зі сталі та має багатошарове антикорозійне покриття. Корпус сталевий, оцинкований. Компоненти всередині замку ЦАМ сплаву. Даний замок має зубчасте з'єднання на краях рухомої (внутрішньої) планки та дозволяє додати додаткові точки притиску за допомогою подовжувачів, кутових елементів.

Основні параметри:

• Дорнмасс (бексет): 35 мм
• Міжосьова відстань: 92 мм
• Довжина рейки: 2200 мм

Розмір корпусу замка:

• Ширина: 15 мм
• Висота: 225 мм
• Глибина: 53 мм

Розміри розташування цапф:

(всі розміри вказані відносно центру квадрату ручки, розташування цапф знизу-вгору)

• Цапфа А: 766 мм
• Цапфа Б: 332 мм
• Цапфа В: 352 мм
• Цапфа Г: 668 мм
